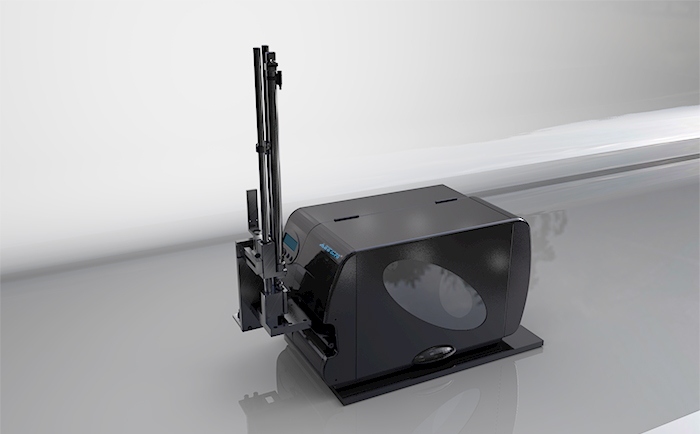

AITGM實時打印貼標系統屬于功能結合型設備，以德國主機為基礎研發了現在的AITGM實時打印貼標系統，打印主機采用了API系列，貼標手臂為：A-TC100-4 兩者所組成。（如下圖）

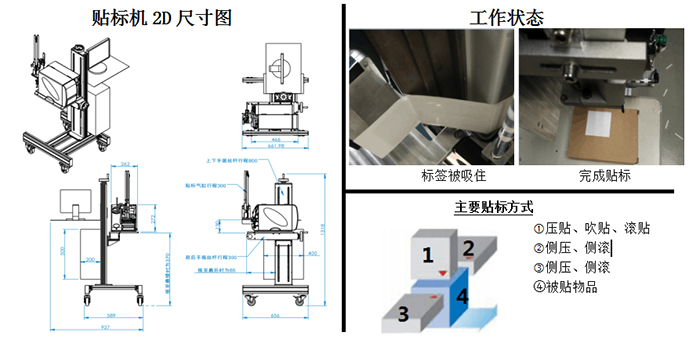

多功能的貼標方式：AITGM實時打印貼標機采用自上而下式壓貼、滾貼、推進式側貼三種貼標模式。AITGM實時打印貼標機系統比傳統貼標機更穩定、更高效、更精確；推進式貼標則采用Z軸氣缸推進機械手臂進行吸取標簽、手臂擺動、手臂推進貼標等一系列動作完成壓貼、側貼、滾貼。（如下圖）
|
打印主機 |
|
|
型號 |
A-N1204-Y/C/G |
|
打印方式 |
熱敏/熱轉印 |
|
打印分辨率 |
305dpi |
|
最快打印速度 |
8英寸`秒 |
|
最大打印寬度 |
105mm |
|
最大打印長度 |
1000mm（39英寸） |
|
碳帶長度 |
450M（1〃內徑，內卷式和外卷式都適用） |
|
碳帶寬度 |
25.4mm-114.3mm（1英寸-4.5英寸） |
|
條碼碼制 |
通用一維碼、二維碼 |
|
數據接口 |
RS232串行端口、USB端口、以太網口、IEEE 1284雙向并行端口、GPIO |
|
電源及總功率 |
100-240 V 單相交流，50-60 Hz，300W |
|
貼標技術參數 |
||
|
貼標運動機構 |
電控氣動貼標臂 |
|
|
貼標行程 |
200mm/300mm/450mm |
|
|
最快貼標速度 |
30張/分鐘/壓貼 |
30~60張/分鐘/滾貼 |
|
（取決于標簽尺寸、打印精度、貼標行程和數據處理速度等因素） |
||
|
最小貼標尺寸 |
20*20mm |
30*30mm |
|
靜態貼標精度 |
±1~2mm |
±1~2mm |
|
貼標節拍 |
2s~5s |
1s~2s |
|
貼標方式 |
自上而下式壓貼、自上而下式滾貼、側面壓貼、側面滾貼 |
|
|
重量/外形尺寸 |
65KG /662mm(L) x 927mm(W) x 1318mm(H） |
|
|
部分硬件相關參數 |
貼標主機:15KG;主機固定底板:3KG;貼標手臂:5KG;貼標壓力:0.2~0.4KG;300mm有效貼標行程130mm |
|
|
電源及總功率 |
100-240 V 單相交流，50-60 Hz，300W |
|
|
支架 |
標準：656mm(L) x 589mm(W) x 1318mm(H）(注：從2014年11月開始接受定制支架) |
|
|
電氣品牌 |
||
|
控制中心PLC |
Panasonic/SIEMENS/MITSUBISHI(標配SIEMENS) |
|
|
貼標氣缸 |
Airtac/SMC/FESTO(側貼：SMC)(標配Airtac) |
|
|
推進氣缸 |
Airtac/SMC/FESTO(標配Airtac |
|
|
觸發感應器 |
Airtac/SMC/OMRON(標配Airtac) |
|
|
限高感應器 |
Airtac CS1-F |
|
|
開關電源 |
明緯電源,歐姆龍 |
|
|
電磁閥 |
Airtac |
|
|
氣壓計 |
Airtac |
|
|
負壓檢測器 |
Panasonic |
|
