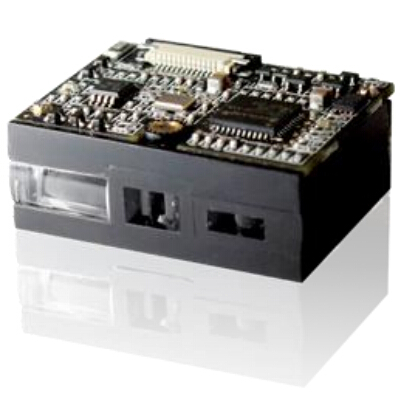

產品簡介< NLS-EM1365-LD條碼識讀引擎專為客戶提供的OEM產品應用，該款高性能CCD識讀引擎可方便嵌入各種設備作為條碼的識讀組件應用，如展示亭、檢票機、PDA等。
NLS-EM1365-LD條碼識讀引擎，采用自主的核心技術UIMG® ，完全由本公司獨立設計制造。 UIMG®包含光學系統、光電耦合系統、圖形數字化、編解碼、圖形處理、嵌入式系統等一系列綜合性技術。可識讀全部國際標準一維條碼，識讀性能達到國際先進水平。
NLS-EM1365-LD可識讀各類主流一維條碼：EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey.
產品特性 ◆ UIMG®核心技術
采用自主研發的第五代UIMG®核心解碼技術，可快速識讀各類品質的條碼。
◆ 極高性價比
可滿足各種入門級的一維條碼識讀需求。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 卓越屏幕碼識讀能力
針對屏幕條碼做特殊調教，可適應最低亮度及各種貼膜的屏幕條碼。
◆ 綠色低功耗
采用自主NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
產品規格
|
掃描性能 |
||
|
數據接口 |
TTL-232, USB1.1 |
|
|
圖像傳感器 |
線性圖像傳感器 |
|
|
分辨率 |
1500 |
|
|
最大解碼速度 |
300次/秒 |
|
|
識讀碼制 |
EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey |
|
|
識讀精度 |
≥ 4mil |
|
|
光源 |
LED（610nm~640nm） |
|
|
識讀景深* |
Code 39 (5mil): 65mm~175mm EAN-13 (13mil): 55mm~605mm |
|
|
條碼靈敏度** |
傾斜 |
±60°@ 0°Roll and 0°Skew |
|
旋轉 |
±30°@ 0°Pitch and 0°Skew |
|
|
偏轉 |
±60°@ 0°Roll and 0°Pitch |
|
|
符號反差 |
≥ 30%反射差異 |
|
|
機械/電氣參數 |
||
|
額定功耗 |
0.20W |
|
|
工作電壓 |
3.0 ~3.6 VDC |
|
|
電流(DC3.3V) |
工作電流 |
60mA |
|
待機電流 |
25mA |
|
|
外觀尺寸 |
28.25(W)×21.99(D)×11.75(H)mm |
|
|
重量 |
6.0g |
|
|
環境參數 |
||
|
工作溫度 |
-20°C ~ +60°C |
|
|
儲存溫度 |
-40°C ~ +85°C |
|
|
工作濕度 |
5% ~ 95%（無凝結） |
|
|
環境光照度 |
0 ~ 100,000 LUX |
|
|
認證 |
||
|
FCC Part15 Class B；CE EMC Class B |
||
|
配件列表 |
||
|
開發板EVK3000 |
開發板EVK3000，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 |
|
|
數據線 |
RS-232數據線 |
RS-232數據線，用來連接EVK3000和信息接收主機，帶適配器插口。 |
|
USB數據線 |
USB數據線，用來連接EVK3000和信息接收主機。 |
|
|
電源適配器 |
5V電源適配器，配合數據線（型號：CBL023R）給EVK3000供電。 其輸出為：DC5V, 2A；輸入為：AC100~240V, 50~60Hz. |
|
|
* 測試條件：環境溫度=23℃；環境照度=300 LUX ** 測試條件：Code 39，3 Bytes；最小條空寬度=10mil；寬窄比=3:1；PCS=0.8；條碼高度=11mm；測試距離=120mm；環境溫度=23℃；環境照度=300 LUX |
||
