以下是艾利ALX打印貼標機安裝標簽紙的方法。 注意：只有接受過專業培訓的技術人員才可以安裝更換物料。安裝打印物料可以參照貼標機上的標簽圖和依據以下的步驟，并注意碳帶及標簽的安裝方向。

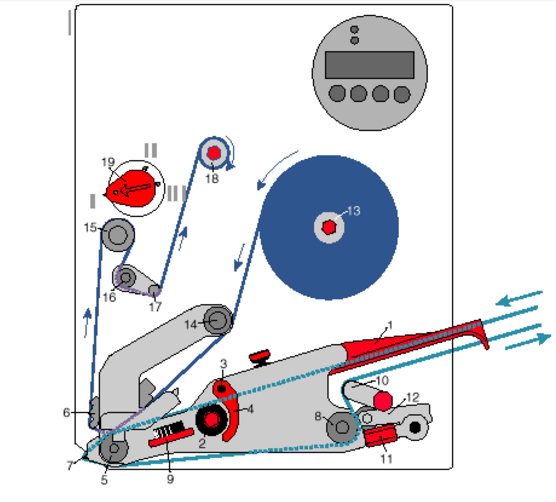

- 1 Material guide: 標簽導向槽；
- 2 Brake roller :標簽傳送軸；
- 3 Contact axle：壓桿
- 4 Opener：壓桿開啟器
- 5 Print roller：打印滾軸；
- 6 Print head：打印頭；
- 7 Dispensing edge：剝離器；
- 8 Feed roller：走紙軸；
- 9 Adjustment wheel punch sensor：標簽定位感應器調節旋鈕；
- 10 Deflecting roller：標簽底紙傳送過渡軸；
- 11 Shutter：回卷壓紙輪手柄；
- 12 Spring-suspended block：回卷壓紙輪；
- 13 Ribbon unwind mandrel：碳帶展開軸；
- 14 Ribbon deflector：碳帶過渡軸；
- 15 Ribbon roller：碳帶傳送軸；
- 16 Ribbon deflection roller：碳帶傳送過渡軸；
- 17 Rocker tube：碳帶傳送過渡彈簧；
- 18 Ribbon rewind mandrel：碳帶回收軸；
- 19 Setting screw print head con-tact：打印頭壓力調節器；

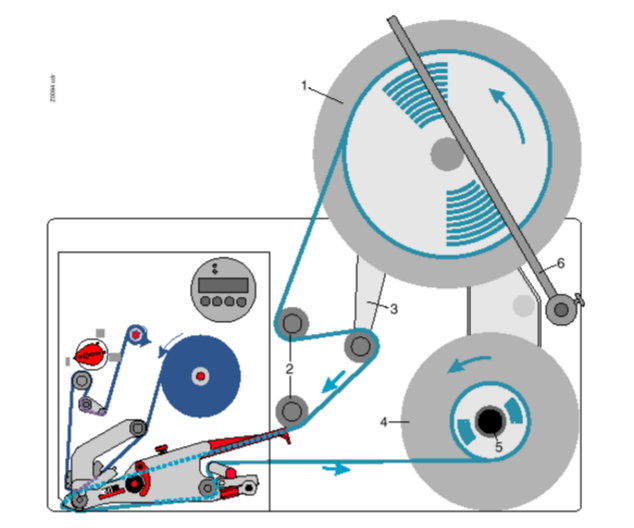

- 1 Unwind unit：標簽安裝盤；
- 2 Deflection roller：標簽傳送過渡軸；
- 3 Rocker arm：恒力搖臂；
- 4 Rewind unit：底紙回卷器；
- 5 Knob：壓緊手柄；
- 6 Guiding arm：標簽固定手臂；
安裝標簽：

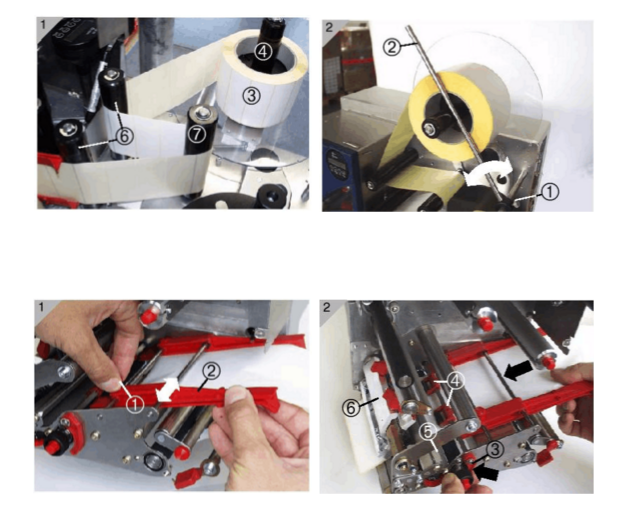

- ☆ 打開前蓋。
- ☆ 將打印標簽放在軸架上，并確認標簽3的卷開方向為逆時針。用標簽固定手臂將標簽 固定好。
- ☆ 將物料繞過下面的傳送過渡軸6和恒力搖臂7。
- ☆ 按下右側紅色提升桿3，以提起送紙的壓力傳送軸，并將標簽從打印頭下面穿過。
- ☆ 調整壓力軸的平衡以保持打印原料移動順暢。
- ☆ 調整標簽導向槽2，以保證標簽使用過程中不會左右偏位。

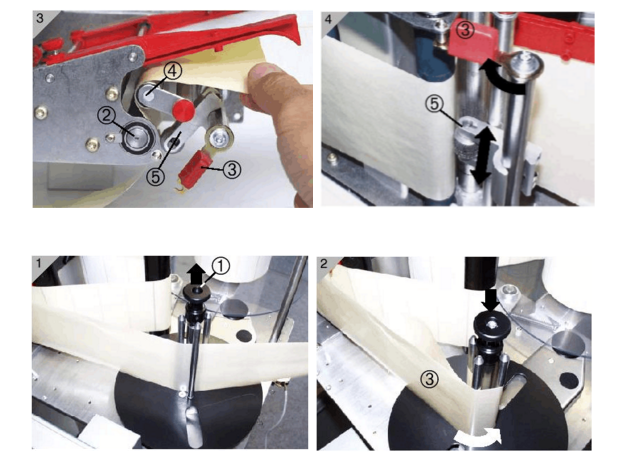

如下圖
- ☆ 將標簽繞過回卷器的傳動軸（如圖3），并將回卷壓紙輪了鎖緊。
- ☆ 將標簽的前端卡在回卷器上。
